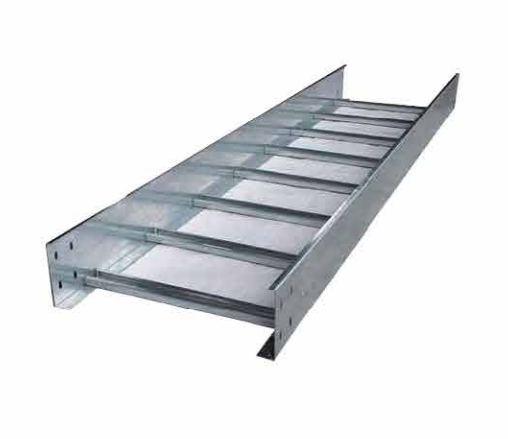

梯级式电缆桥架
梯级式电缆桥架简介梯级式电缆桥架是由托盘和梯架的直线段、弯通、组件以及托臂、吊架等构成具有密接支承电缆的刚性结构系统之全称。
选用要点
1、梯级式电缆梯架宽度和高度的选择应符合填充率的要求，电缆的梯架的填充率在一般情况下，电力电缆可取40%～50%，控制电缆可取50%～70%，且宜预留10%～25%工程发展裕量。
2、在选择电缆梯架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m 时，则工作均布荷载应满足要求。
3、各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。
常规技术参数
宏科电气科技生产梯架的宽度与高度常用规格尺寸参见CESC31∶91《钢制电缆桥架工程设计规范》第2.2.2 条。
梯架的宽度与高度常用规格尺寸参见CECS106∶2000《铝合金电缆桥架技术规程》第3.1.2 条。
梯架及铝合金托盘、梯架的直通单件标准长度可为2、3、4、6m。
