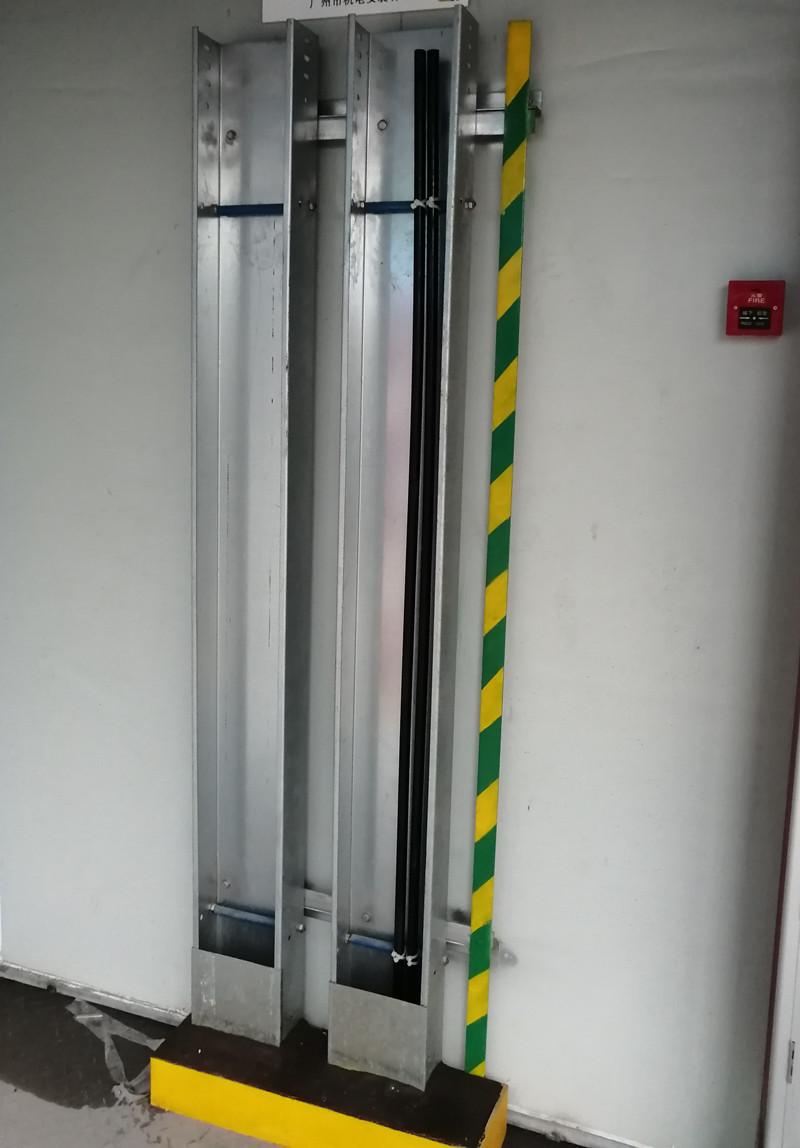

中管电缆桥架简介东莞市宏科电气科技有限公司生产的中管的电缆桥架有槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设，也可以敷设在各种建(构)筑物和管廊支架上，结构简单，造型美观、配置灵活和维修方便。
电缆桥架类别

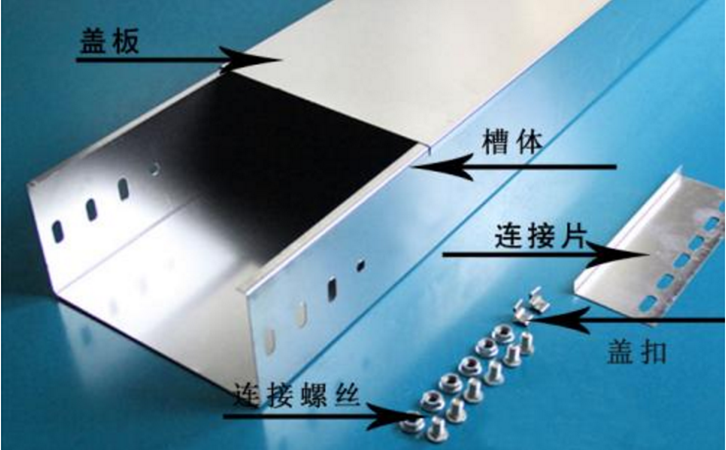

按功能形式分：槽式电缆桥架、托盘式电缆桥架、梯级式电缆桥架；
按材质分：不锈钢电缆桥架、铝合金电缆桥架、玻璃钢电缆桥架；
按表面处理工艺分：镀锌桥架、镀锌线槽、热浸锌桥架、喷塑桥架、烤漆桥架。
电缆桥架的选型
用户在采购电缆桥架是请遵循下列原则。
1、 确定环境条件环境条件一般有三种：腐蚀环境、正常环境、特殊环境。
2、 根据多数电缆走向，在室内可沿着、柱、梁、楼板走，在室外尽可能沿工艺管道走。
3、 计算荷重计算在电缆桥架走向断面上的单位长度电缆的重量q及总荷载G
G总=n1q1+n2q2……nnqn 式中：q1·q2·q3……qn为每根电缆单位重量(kg/m)
n1·n2·n3……nn为相同电缆根数
G总
5、 根据电缆走向及安装的环境确定桥架的固定方式；悬挂式、直立式，(这两种形式均可采用单侧固定或双侧固定)、壁侧式等。
6、 各种电缆在电缆桥架上的层次安排与层间距离。
电缆桥架层次的排列是：弱电控制电缆在最上层，接着一般控制电缆、低压动力电缆、高压动力电缆依次在下排列：如下表：这样排列有利于屏蔽干扰通风、散热等。
电缆桥架安装
关于电缆桥架安装时应注意的几点说明：
1、外观检查
2、电缆桥架的安装位置
桥架水平敷设时,距地高度一般不宜低于2.5m。桥架多层敷设时,桥架层间应留有一定的距离，电缆桥架在与各种管道平行敷设时,其净距应符合有关的规定。
（3）.支吊架的安装
电缆桥架的支吊架支撑跨距一般为1.5~3m一试垂直敷设时，固定间距不宜大于2m两相邻桥架托臂之间水平高度差不应大于10mm,两相邻桥架托臂垂直中线的垂直偏差不应大于20mm。
4、安装施工工艺
(1)电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘 制桥架敷设轴侧图,则对材料统计将更精确。
(5)桥架支撑点,如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。
(6)电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管注明引下方式即可。
(7)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。
(8)电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时,在缆线的首、尾、转弯及每间隔3~5米处进行固定。
(9)）在吊顶内设置时,槽盖开启面应保持80 (毫米的垂直净空,线槽截面利用率不应超过 50%。
(10)布放在线槽的缆线可以不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位,转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上
(11)在水平、垂直桥架和垂直线槽中敷设线时,应对缆线进行绑扎。4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。
(12)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
(13)金属线槽敷设时,在下列情况下设直至架或吊架：线槽接头处；间距3m；离开线槽两端口0.5m处；转弯处。
