常用的电缆桥架种类有哪些?

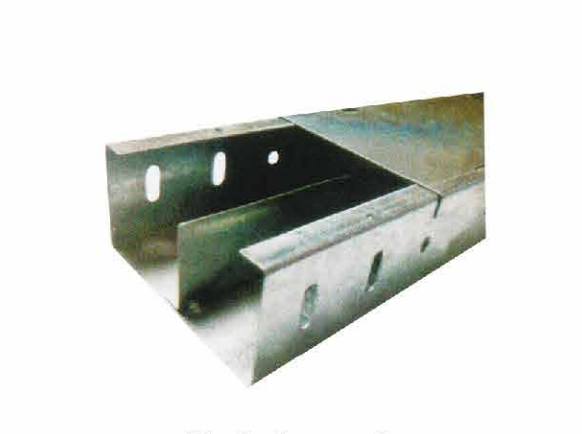

电缆桥架型式及种类的选择、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的请求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样资料，进步桥架及附件的运用寿命，电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。除上述状况外，可依据现场还环境及技术请求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

在公共通道或户外逾越道路段，底层梯级的底部宜加垫板或在该段运用托盘。大跨距逾越公共通道时，可依据用户请求进步桥架的载荷才能或选用行架。电缆桥架规格选择、复合环氧树脂电缆桥架的宽度和高度就按下表选择。

并应契合电缆真充率不超越有关规范标准的规则值，动力电缆可取40-50%,控制电缆可取50-70%,另外需予留10-25%的式程开展余量各种弯通及附件规格应契合工程布置条件并与桥架相配套。支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。并应满足荷载的请求。

电缆桥架的选择方法:

在我们的实践生活和操作过程中，都要留意怎样能停止桥架的选用呢？那么，正确选用的步骤都是有哪些呢？小编就来跟大家一同来讲讲。我们要认真确实定桥架层数、宽度、支撑点的型式、间距以及电缆在各层桥架上的详细散布状况。

其次，再根据物理工程式计算出每层电缆的均布荷载，以使得能够初步确实定出桥架的型号和一些相关的规格参数。然后，我们需求严厉依照最大的电缆总均布荷载值来进一步的正确验算出桥架的强度。

其中的验算式是Q用=q1+q2,其中：q1指的是电缆的均布荷载；q2是我们要思索电缆敷设或者检修的时分，人的重量等效的均布荷载，根据上述初步肯定的桥架型号、规格以及支点间距，经过查阅相关材料。

重复核对间距和桥架型号，直到满足负荷的请求。最后，肯定挠度值，计算时要应用钢材的最大允许应力，并保证有足够的平安系数，普通最大挠度与跨距之比取1/250~1/150比拟适宜。
